方形真空干燥箱的工作原理和特点以及结构组成
2019-10-18 17:09:52点击：

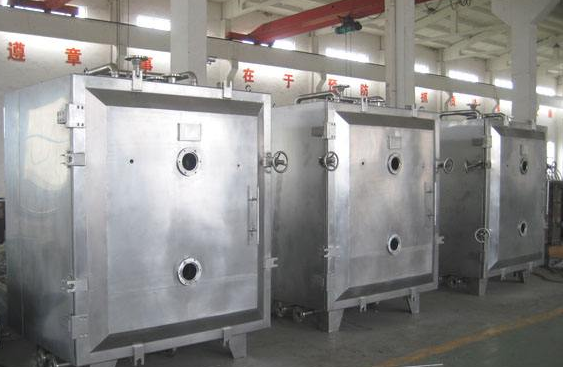

真空干燥的意思，就是将物料放置在真空环境的箱体里面，在提高加热温度并进行干燥工作，真空干燥设备有很多种类型，其中比较常见切手厂家喜爱的是方形真空干燥箱，那么它为什么如此受欢迎呢？这要从它的工作原理和特点以及结构组成说起，下面一起来看看吧。

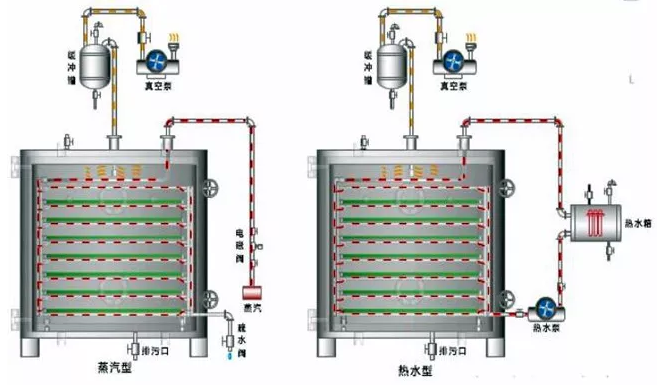

在方形真空干燥箱中设有穿流式烘架，使被干燥物料处于真空状态，在一定温度下进行干燥，根据物料的热敏性，可选择热水型和蒸汽型两种恒温恒湿方式进行加热。水在不同的外界压力下开始沸腾的温度也不同，当真空箱内维持一定的真空度时，水可以在远低于100 ℃的温度下沸腾蒸发，而且真空度越高，水开始沸腾的温度越低。
特点：
1、真空干燥，就是将被干燥物料处于真空条件下，进行加热干燥，它是利用真空泵进行抽气抽湿，加快了干燥速率。
2、当加热温度恒定，提高真空度，能加快干燥速率。
3、当真空度恒定，提高加热温度，能加快干燥速率。
4、既提高真空度，又提高加热温度，则大大加快干燥速率。
5、用冷凝器，物料中的溶剂可通过冷凝器加以回收。
6、采用SK系列水环真空泵或ZSWJ系列水力喷射真空泵机组，可不用冷凝器。
真空箱体实际为方形外压式压力容器，为保证其承压强度，箱体采用低碳钢板及加强筋焊接而成。箱体内壁表面全方位复焊不锈钢薄板，同时在箱体顶部配有蒸汽灭菌口。
2、物料装载盘
装载盘为全不锈钢材质，尺寸为长640 mm、宽460 mm、高45 mm,每台干燥箱配备48只物料盘。
3、真空抽吸系统
真空抽吸系统由水环式真空泵及其与箱体连接的管道组成。设备共设两个真空抽吸口，一个位于箱体顶部，另一个位于箱体侧面，用户可根据需要选择使用。在侧面真空抽吸管的正对面设有空气驱赶装置（也称曝气装置）。在干燥后期，用户可根据需要进行曝气操作。
4、加热与冷却系统
加热与冷却系统由全不锈钢列管烘架、热水箱、冷水箱、热水泵及管路组成，利用水作为热量载体（或冷源）对物料进行加温或冷却。热水箱配有电加热及蒸汽加热两种装置，用户可以根据需要选择使用。两种加热装置均带有数显式温度仪及热源自控设备。
以上是小编针对方形真空干燥箱的工作原理和特点分别是什么，以及方形真空干燥箱的结构组成有哪些的相关新闻报道。
一、方形真空干燥箱工作原理和特点
原理：在方形真空干燥箱中设有穿流式烘架，使被干燥物料处于真空状态，在一定温度下进行干燥，根据物料的热敏性，可选择热水型和蒸汽型两种恒温恒湿方式进行加热。水在不同的外界压力下开始沸腾的温度也不同，当真空箱内维持一定的真空度时，水可以在远低于100 ℃的温度下沸腾蒸发，而且真空度越高，水开始沸腾的温度越低。
特点：
1、真空干燥，就是将被干燥物料处于真空条件下，进行加热干燥，它是利用真空泵进行抽气抽湿，加快了干燥速率。
2、当加热温度恒定，提高真空度，能加快干燥速率。
3、当真空度恒定，提高加热温度，能加快干燥速率。
4、既提高真空度，又提高加热温度，则大大加快干燥速率。
5、用冷凝器，物料中的溶剂可通过冷凝器加以回收。
6、采用SK系列水环真空泵或ZSWJ系列水力喷射真空泵机组，可不用冷凝器。
二、方形真空干燥箱的结构组成
1、真空箱体真空箱体实际为方形外压式压力容器，为保证其承压强度，箱体采用低碳钢板及加强筋焊接而成。箱体内壁表面全方位复焊不锈钢薄板，同时在箱体顶部配有蒸汽灭菌口。
2、物料装载盘
装载盘为全不锈钢材质，尺寸为长640 mm、宽460 mm、高45 mm,每台干燥箱配备48只物料盘。
3、真空抽吸系统
真空抽吸系统由水环式真空泵及其与箱体连接的管道组成。设备共设两个真空抽吸口，一个位于箱体顶部，另一个位于箱体侧面，用户可根据需要选择使用。在侧面真空抽吸管的正对面设有空气驱赶装置（也称曝气装置）。在干燥后期，用户可根据需要进行曝气操作。
4、加热与冷却系统
加热与冷却系统由全不锈钢列管烘架、热水箱、冷水箱、热水泵及管路组成，利用水作为热量载体（或冷源）对物料进行加温或冷却。热水箱配有电加热及蒸汽加热两种装置，用户可以根据需要选择使用。两种加热装置均带有数显式温度仪及热源自控设备。
