不锈钢二维混合机结构、工作原理及简易图
2019-3-25 23:23:33点击：
二维混合机拥有结构简单、运行稳定、无噪音等特点,因此很多的客户购买了此类产品,尤其是不锈钢二维混合机,下面我就为一些不了解该设备的客户具体的讲一下它的相关参数.
一、不锈钢二维混合机参数
| 型号 | 料筒容积(L) | 装料容积(L) | 最大装料量(kg) | 摇动、转动次数 | 电机总功率(kw) | 外形尺寸(长×宽×高) | 料筒重量(kg) | 重量(kg) |
| EYH-60 | 60 | 30 | 20 | 50 | 0.8 | 700×730×1100(mm) | 15 | 115 |
| EYH-150 | 150 | 75 | 50 | 37 | 1.65 | 800×1050×1450(mm) | 50 | 190 |
| EYH-300 | 300 | 150 | 100 | 30 | 2.95 | 900×1350×1550(mm) | 60 | 340 |
| EYH-600 | 600 | 300 | 200 | 23.6 | 4.4 | 1170×1640×2050(mm) | 140 | 1150 |
| EYH-800 | 800 | 400 | 280 | 19.8 | 4.4 | 1320×1950×2150(mm) | 200 | 1600 |
| EYH-1000 | 1000 | 500 | 350 | 19.8 | 5.2 | 1360×2040×2300(mm) | 240 | 1700 |
| EYH-1500 | 1500 | 750 | 520 | 16.2 | 5.2 | 1580×2400×2550(mm) | 320 | 2000 |
| EYH-2000 | 2000 | 1000 | 700 | 16.2 | 7 | 1740×2600×2770(mm) | 430 | 2600 |
| EYH-3000 | 3000 | 1500 | 1050 | 13.8 | 9 | 1800×2900×2950(mm) | 620 | 3500 |
| EYH-4000 | 4000 | 2000 | 1400 | 12.8 | 13 | 1970×3300×3300(mm) | 700 | 4100 |
| EYH-6000 | 6000 | 3000 | 2100 | 11.2 | 18.5 | 2300×2900×3800(mm) | 1100 | 6100 |
| EYH-8000 | 8000 | 4000 | 2800 | 10.4 | 22.5 | 2540×4100×4050(mm) | 1450 | 7900 |
| EYH-10000 | 10000 | 5000 | 3500 | 9 | 33 | 2900×4500×4400(mm) | 1650 | 9500 |
二、不锈钢二维混合机结构
二维混合机,全称二维运动混合机,顾名思义,是指转筒可同时进行二个方向运动的混合机.
二个运动方向分别是转筒的转动,转筒随摆动架的摆动.被混和物料在转筒内随转筒转动、翻转、混和的同时又随转筒的摆动而发生左右来回的掺混运动,在这两个运动的共同作用下,物料在短时间内得到充分的混和.
三、不锈钢二维混合机工作原理
1.本机通过减速机构带动筒体旋转,利用混合机两圆柱筒长度的不相等形成的不对称进行混合,当混合机运动时,物料从分解到组合,由于势能的不同,就产生了一个横向力,推动动物料进行横向交流.当物料从组合到分解,由于物料平面不同,就产生了一个横向力又推动物料进行横向交流.
2.筒体旋转一周,约使25%的物料从一个筒体流向另一个筒;同时筒体旋转时又使物料产生径向流动,这样物料进行横向,径向分解,组合交替进行,使物料达到非常均匀的效果.

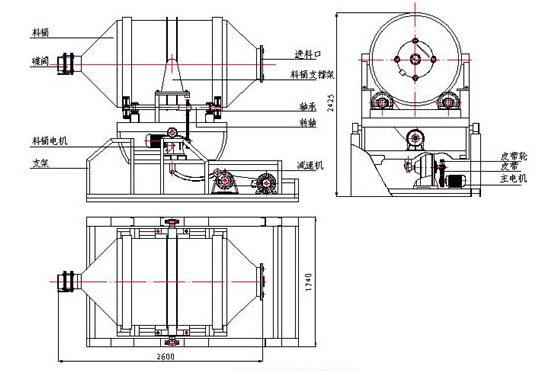

四、不锈钢二维混合机简易图
