干货|圆筒V型混合机的特点、原理结构、维修保养、制作大揭秘！
2020-3-3 11:50:54点击：
圆筒V型混合机独特的v型结构，使得它的进出料很方便，在混合物料的时候因为交叉的运动可以更好地将不同种类的物料融合在一起，还不会破坏物料的物理性质，所以广受市场尤其是制药行业的青睐。下面，小编针对圆筒V型混合机的概念、特点、原理和结构分别是什么，以及我们买到一台V型混合机之后，该如何维护保养，使用操作，为大家做一个深度的解析，快来看看吧。
圆筒V型混合机适用于制药、化工、食品等行业两种以上干粉状、颗粒状物料的混和。该机混和筒结构独特，混和效率高，无死角，采用不锈钢材料制作，内外壁抛光处理，外形美观，混和均匀，适用面宽，并能根据用户的要求配套强制搅拌器，以适合较细的粉粒、块状、含有一定水份的物料混合之用。
1、独创性设计
（1）JPH-3M3三偏心混合机是通过改变混合桶形状及采用其三偏心错位交叉的无规律运动原理来设计一种三偏心混合机。该设备的设计原理是：重心偏心、轴向偏心、上下偏心；采用桶体六向不对称的设计方法：上下角度容积不对称、左右角度容积不对称、前后角度容积不对称。按照该设计原理所产生的单面不同容积的多向错位交叉无规律运动，以达到最佳的物料混合效果。
（2）该设备体积小，进、出料方便，容载量高，采用无级变频调速以及配置红外线安全自动停车装置。设备自动化程度先进，结构特点设计独特。
（3）改用变频调速器，能根据物料多少，不同的比重、形状大小及颗粒粗细，采用不同的速度来配合，调速准确，充分提高了设备功能，提高了混合均匀度，以及快速、高效混合的最佳效果。
2、效均匀
由于混合桶结构独特，在混合桶内的物料在运转中能产生多向错位交叉无规律运动，能充分保证物料的快速、均匀混合，且混合时间短，均匀度高。
3、符合“GMP”标准
机体外包装、混合桶以及与物料接触面全部由不锈钢材料精制而成，进料口、放料口密封性能好，采用镜面抛光，无污染，无死角，且易清洗。
4、装料系数大
普通混合机装料系数为40%左右，而JPH-3M3混合机装料可达78% V/V,仍能满足混合工艺要求。
5、传动性能稳定
噪音小、振动小、寿命长。能实现无级调速。
6、占用空间小
高度低、回转空间小，对厂房无特殊要求。

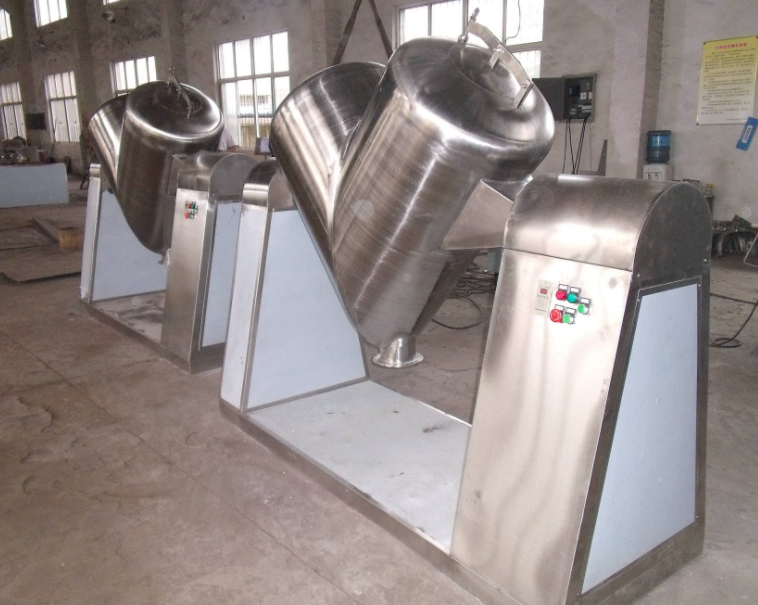

圆筒V型混合机一端装有电机与减速机，电机功率通过皮带传给减速机，减速机再通过联国器传给V型桶。使V型桶连续运转，带动桶内物料在桶内上、下、左、右进行混合 V型混合机系列圆筒V型混合机为V型高效不对称混合机，它适用于化工、食品、医药、饲料、陶瓷、冶金等行业的粉料或颗料状物料的混和。该机结构合理、简单、操作密闭，进出料方便，（人工或真空加料）筒体采用不锈钢材料制作，便于清洗，是企业的基础设备之一。
1、安装：将机械放置平稳，装好机脚，垫平，使机械能运转自如。
2、使用前先将须加油处加好油，然后进行空载运转，检查各紧固件是否松动，电气是否正常，机械是否运转正常，如有异常，进行整修和调试。
3、将加料口转至上面，打开加料盖进行加料，加料量不可超过规定容积，然后关紧加料盖，开动机器进行运转，途中如发现异常，必须停机检查。
4、下班后或更换品种必须将料斗内、外冲洗干净。

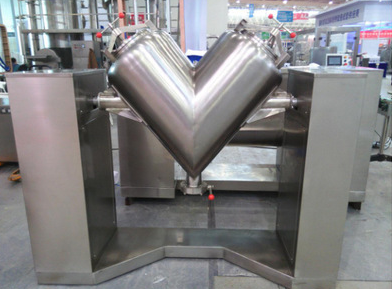

1、混合料筒为两个不对称的圆筒，材料为3042Bδ2.0mm优质不锈钢板圈圆密焊成型，V型混合筒体的两端采用椭圆形封头，在两只封头上均装置进料口，更利于物料混合完毕后对筒体的清洗。内外壁均经精密打磨、抛光处理，具有表面光滑，无死角，出料彻底、易清洗等特点。
2、传动轴由传动半轴组成，安装前用同心棒将轴套固定好焊接在筒壁上，并有δ5.0mm板加强，完毕后取出同心棒，轴孔密焊，无泄漏现象，料筒传动过程中，无抖动动，无偏心现象。
3、传动系统由电机、减速机、链轮、轴承、传动轴等部分组成，料筒转动速度速度为12~15转/分钟，工作过程中无噪音，运转平稳。
4、圆筒V型混合机的机架采用6#槽钢制作，焊接牢靠机架外包采用3042Bδ1.0mm不锈钢制作，表面平整，无划痕，无焊迹，转动支架电器控制的一侧为活动门，便于维修。
5、料筒的出料口安装Dg250不锈钢密封蝶阀，密封效果好，操作方便。
6、进料口为活动式盖板，采用杠杆压紧，密封采用食用硅橡胶密封条，无污染，操作方便，出料和进料口均能打开清洗设备。
7、控制方式：手动控制。
8、混合时间也可手动设定，采用数显时间继电器控制，混合时间根据混合的实际生产工艺的要求设定，降低了劳动强度，提高了生产效率。进、出料采用点动按钮，将V型筒体点动到合适的装料（或出料）位置，进、出物料。
一、圆筒V型混合机概述
圆筒V型混合机适用于制药、化工、食品等行业两种以上干粉状、颗粒状物料的混和。该机混和筒结构独特，混和效率高，无死角，采用不锈钢材料制作，内外壁抛光处理，外形美观，混和均匀，适用面宽，并能根据用户的要求配套强制搅拌器，以适合较细的粉粒、块状、含有一定水份的物料混合之用。
二、圆筒V型混合机特点
1、独创性设计
（1）JPH-3M3三偏心混合机是通过改变混合桶形状及采用其三偏心错位交叉的无规律运动原理来设计一种三偏心混合机。该设备的设计原理是：重心偏心、轴向偏心、上下偏心；采用桶体六向不对称的设计方法：上下角度容积不对称、左右角度容积不对称、前后角度容积不对称。按照该设计原理所产生的单面不同容积的多向错位交叉无规律运动，以达到最佳的物料混合效果。
（2）该设备体积小，进、出料方便，容载量高，采用无级变频调速以及配置红外线安全自动停车装置。设备自动化程度先进，结构特点设计独特。
（3）改用变频调速器，能根据物料多少，不同的比重、形状大小及颗粒粗细，采用不同的速度来配合，调速准确，充分提高了设备功能，提高了混合均匀度，以及快速、高效混合的最佳效果。
2、效均匀
由于混合桶结构独特，在混合桶内的物料在运转中能产生多向错位交叉无规律运动，能充分保证物料的快速、均匀混合，且混合时间短，均匀度高。
3、符合“GMP”标准
机体外包装、混合桶以及与物料接触面全部由不锈钢材料精制而成，进料口、放料口密封性能好，采用镜面抛光，无污染，无死角，且易清洗。
4、装料系数大
普通混合机装料系数为40%左右，而JPH-3M3混合机装料可达78% V/V,仍能满足混合工艺要求。
5、传动性能稳定
噪音小、振动小、寿命长。能实现无级调速。
6、占用空间小
高度低、回转空间小，对厂房无特殊要求。
三、圆筒V型混合机原理与结构
圆筒V型混合机一端装有电机与减速机，电机功率通过皮带传给减速机，减速机再通过联国器传给V型桶。使V型桶连续运转，带动桶内物料在桶内上、下、左、右进行混合 V型混合机系列圆筒V型混合机为V型高效不对称混合机，它适用于化工、食品、医药、饲料、陶瓷、冶金等行业的粉料或颗料状物料的混和。该机结构合理、简单、操作密闭，进出料方便，（人工或真空加料）筒体采用不锈钢材料制作，便于清洗，是企业的基础设备之一。
四、圆筒V型混合机使用及保养
1、安装：将机械放置平稳，装好机脚，垫平，使机械能运转自如。
2、使用前先将须加油处加好油，然后进行空载运转，检查各紧固件是否松动，电气是否正常，机械是否运转正常，如有异常，进行整修和调试。
3、将加料口转至上面，打开加料盖进行加料，加料量不可超过规定容积，然后关紧加料盖，开动机器进行运转，途中如发现异常，必须停机检查。
4、下班后或更换品种必须将料斗内、外冲洗干净。
五、圆筒V型混合机制作技术要求

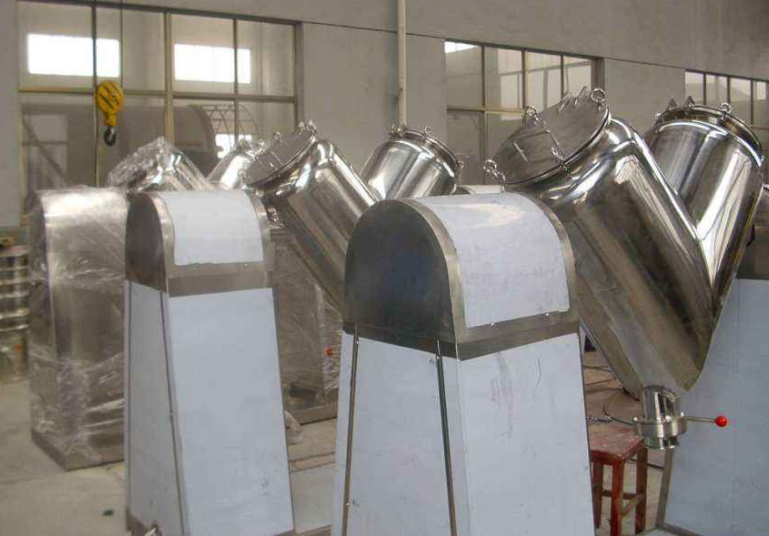

1、混合料筒为两个不对称的圆筒，材料为3042Bδ2.0mm优质不锈钢板圈圆密焊成型，V型混合筒体的两端采用椭圆形封头，在两只封头上均装置进料口，更利于物料混合完毕后对筒体的清洗。内外壁均经精密打磨、抛光处理，具有表面光滑，无死角，出料彻底、易清洗等特点。
2、传动轴由传动半轴组成，安装前用同心棒将轴套固定好焊接在筒壁上，并有δ5.0mm板加强，完毕后取出同心棒，轴孔密焊，无泄漏现象，料筒传动过程中，无抖动动，无偏心现象。
3、传动系统由电机、减速机、链轮、轴承、传动轴等部分组成，料筒转动速度速度为12~15转/分钟，工作过程中无噪音，运转平稳。
4、圆筒V型混合机的机架采用6#槽钢制作，焊接牢靠机架外包采用3042Bδ1.0mm不锈钢制作，表面平整，无划痕，无焊迹，转动支架电器控制的一侧为活动门，便于维修。
5、料筒的出料口安装Dg250不锈钢密封蝶阀，密封效果好，操作方便。
6、进料口为活动式盖板，采用杠杆压紧，密封采用食用硅橡胶密封条，无污染，操作方便，出料和进料口均能打开清洗设备。
7、控制方式：手动控制。
8、混合时间也可手动设定，采用数显时间继电器控制，混合时间根据混合的实际生产工艺的要求设定，降低了劳动强度，提高了生产效率。进、出料采用点动按钮，将V型筒体点动到合适的装料（或出料）位置，进、出物料。
