实验室二维混合机参数、结构及示意图
2019-3-25 23:32:34点击：
现在实验室二维混合机已经被广泛的应用于工业等领域。它能够将泥、砂、碎石等多种物料配合成均匀的混合物。但是大多数人对实验室二维混合机的各项参数指标不是很了解，下面我们就具体的讲解一下。
一、实验室二维混合机参数
| 型号 | 料筒容积(L) | 最大装料量(kg/批) | 装料容积(L) | 摇动/转动次数(r/min) | 电机总功率(kw) | 外形尺寸(mm) |
| EYH-10 | 10 | 5 | 2.5 | 85~70 | 0.021 | 310×400×450×395 |
| EYH-30 | 30 | 15 | 7.5 | 61 | 0.19 | 540×580×900×700 |
| EYH-60 | 60 | 30 | 15 | 50 | 0.4 | 700×730×1100×990 |
| EYH-150 | 150 | 75 | 37.5 | 37 | 1.15 | 800×1050×1450×1340 |
| EYH-300 | 300 | 150 | 75 | 30 | 1.15 | 800×1050×1450×1340 |
| EYH-600 | 600 | 300 | 150 | 23.6 | 3 | 1170×1640×2050×1910 |
| EYH-800 | 800 | 400 | 200 | 19.8 | 3 | 1320×1950×2150×2000 |
| EYH-1000 | 1000 | 500 | 250 | 19.8 | 3 | 1360×2040×2300×2170 |
| EYH-1500 | 1500 | 750 | 375 | 16.2 | 7.4 | 1580×2400×2550×2330 |
| EYH-2000 | 2000 | 1000 | 500 | 16.2 | 7.4 | 1740×2600×2770×2550 |
| EYH-3000 | 3000 | 1500 | 750 | 13.8 | 11 | 1800×2900×2950×2800 |
| EYH-4000 | 4000 | 2000 | 1000 | 12.8 | 13 | 1970×3300×3300×2950 |
| EYH-6000 | 6000 | 3000 | 1500 | 11.2 | 18.5 | 2300×2900×3800×3100 |
| EYH-8000 | 8000 | 4000 | 2000 | 10.4 | 22 | 2540×4100×4050×3650 |
| EYH-10000 | 10000 | 5000 | 2500 | 9 | 30 | 2900×4500×4400×4020 |
二、实验室二维混合机结构
二维混合机由转筒、摆动架、机架三大部分构成.
三、实验室二维混合机工作原理
二维混合机由转筒、摆动架、机架三大部分构成.转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位,在四个支撑滚轮中,其中两个传动轮由转动动力系统拖动使转筒产生转动.摆动架由一组曲柄摆杆机构来驱动,曲柄摆杆机构装在机架上,摆动架由轴承组件支撑在机架上,使转筒在转动的同时又参与摆动,使筒中物料得以充分混合.

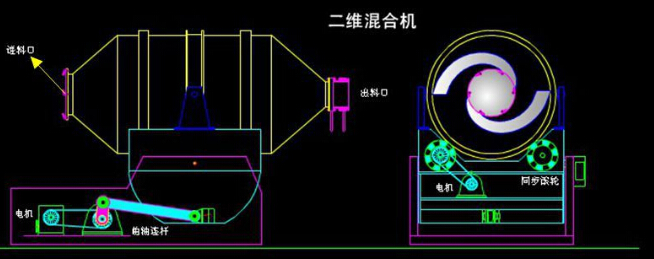

三、实验室二维混合机示意图
