SHJ系列双螺锥形混合机

一、SHJ系列双螺锥形混合机介绍

　　SHJ系列双螺旋锥形混合主要用于各种粉体和各种液体的混合工作，因为其性能优良，节能环保且工作效率高，被冶金、制药、化工、化肥、涂料、颜料、食品、农药、橡胶饲料、添加剂、耐火材料、染料、精细化工、新材料、电子塑料、陶瓷、矿山、建材等各行业广泛青睐。该机对混合物料适应性广，对热敏性物料不会产生过热，对颗粒物料不会压馈和磨碎，对比重悬殊和粒度不同的物料混合不会产生分层离析现象，对粗料、细料和超细粒，纤维或片状的混合也有良好的适应性。

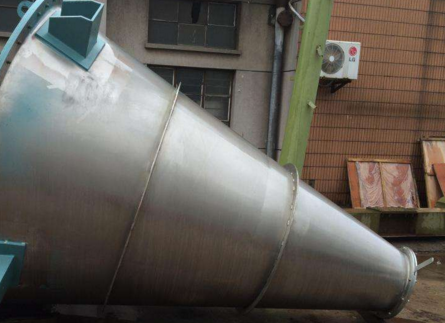

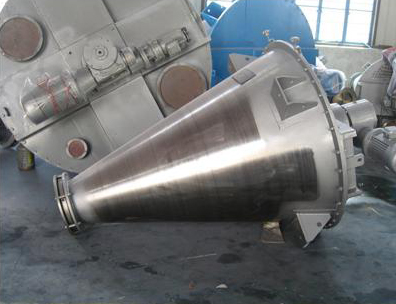

SHJ系列双螺锥形混合机图片

二、SHJ系列双螺锥形混合机适用范围

      1、化工、冶金、化肥行业；

　　2、食品、添加剂、橡胶饲料、制药行业；

　　3、涂料、颜料、染料行业；

　　4、农药行业；

　　5、耐火材料、新材料、电子塑料行业；

　　6、陶瓷、矿山、建材等各行业。

　　7、精细化工行业。

三、SHJ系列双螺锥形混合机工作原理

　　混合机筒内的两只非对称螺旋的快速自转将物料向上提升，形成两股非对称沿筒壁自下向上的螺柱形物料流，转臂带动的螺旋公转运动，使螺旋外的物料不同程度进入螺柱包络线内，一部分物料被错位提升，另一部分物料被抛出螺柱，从而达到合圆周方位物料的不断更新扩散，被提到上部的两股物料再向中心凹穴汇合，形成一股向下的物料流，补兖了底部的空穴，从而形成对流循环。由于上述运动的复合，物料在短时间内获得了均匀混合，混合精度较高。

四、SHJ系列双螺锥形混合机结构特点

　　双螺旋锥形混合机，它由喷液雾化装置、传动部分、筒盖、螺旋、筒体、出料阀等组成。

　　1.喷液雾化装置：喷液雾化装置由旋转接头和喷液部件组成，喷液部件用法兰固定分配箱下端盖上,旋转接头和喷液部件为活动连接，以便旋转接头固定在管道上。

　　2.传动部分：由自转电机和公转电机的运动，通过蜗轮蜗杆、齿轮调整到合理的速度，然后传递给螺旋实现自、公转两种运动。

　　3.筒盖部分：筒盖支撑着整个传动部分，传动部分用螺旋固定筒盖上，筒盖上设有供料口、观察口、清洗口、维修孔。

　　4.螺旋部分：筒体内两只非对称排列的螺旋作自、公转行星运动时，在较大范围翻动物料，使物料快速达到均匀混合。

　　5.筒体部分：筒体为锥形结构，作乘物料用，使出料迅速、干净、无积料，无出料死角。

　　6.出料阀：出料阀安装在筒体底部，用于控制物料及放料，该出料阀可分手动、气动、电动三种结构形式，可根据用户需要加装液体出料阀(浆液阀)。

五、SHJ系列双螺锥形混合机技术参数

型号	200型	500型	1000型	2000型	4000型
生产能力（kg/次）	100	250	450	900	1800
全容积（m3）	0.2	0.5	1	2	4
装载系数	0.6
疏松密度	-0.8
物料粒度（目）	20-250
电机功率（kw）	2.2	3	4	5.5	11
混合时间（min）	6-10	6-10	8-10	8-10	8-10
外形尺寸（长×宽×高）（mm）	φ890×1850	φ11600×2250	φ1450×2700	φ1850×3450	φ2260×4210
重量（kg）	600	800	1200	1800	3000
